Lukkorengas ulkopuolinen

Varmistinrengas DIN 471 (Akselille)

DIN 471 on standardisoitu ulkopuolinen varmistinrengas (tunnetaan myös nimellä Seeger-rengas tai lukkorengas), jota käytetään koneellisten, kuten laakerien, hammaspyörien ja hihnapyörien, aksiaaliseen lukitsemiseen akselilla olevaan uraan. Rengas on muodoltaan epäkeskinen, mikä takaa tasaisen puristusvoiman ja hyvän kosketuksen uran pohjaan.

• Standardi: DIN 471.
• Materiaali: Korkealaatuinen hiilipitoinen jousiteräs (St).
• Pintakäsittely: fosfatoitu ja öljytty (musta), mikä antaa kohtalaisen suojan korroosiota vastaan varastoinnin ja sisäkäytön aikana.
• Kovuus: Tyypillisesti HRC 44–51 (riippuen koosta), mikä takaa tarvittavan kimmoisuuden ja lujuuden.
• Käyttölämpötila: Soveltuu yleisimpiin teollisuuden käyttölämpötiloihin (jousiteräksen ominaisuudet säilyvät tyypillisesti n. -40 °C ... +120 °C välillä ilman merkittävää muutosta).

3. Mitat ja asennus

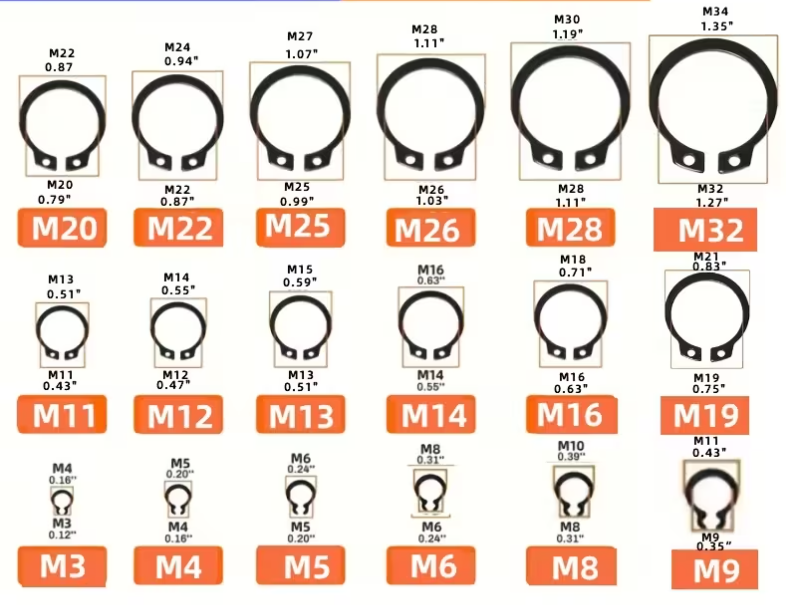

Lukkorenkaan koko ilmoitetaan aina nimellishalkaisijan mukaan, joka vastaa akselin halkaisijaa.

• Asennus: Vaatii akseliin koneistetun uran. Asennus ja irrotus suoritetaan lukkorengaspihdeillä renkaan korvissa olevien reikien avulla.

• Huomioitavaa: Renkaan vapaa sisähalkaisija on aina pienempi kuin akselin halkaisija, jotta se puristuu tiukasti uraan.
• Käyttökohteet: Koneenrakennus, autoteollisuus, sähkömoottorit ja voimansiirtolaitteet.
• Edut:
• Kestää suuria aksiaalisia kuormia.
• Nopea ja helppo asentaa ja purkaa huoltotilanteissa.
• Standardoitu mitoitus takaa yhteensopivuuden eri valmistajien välillä.
